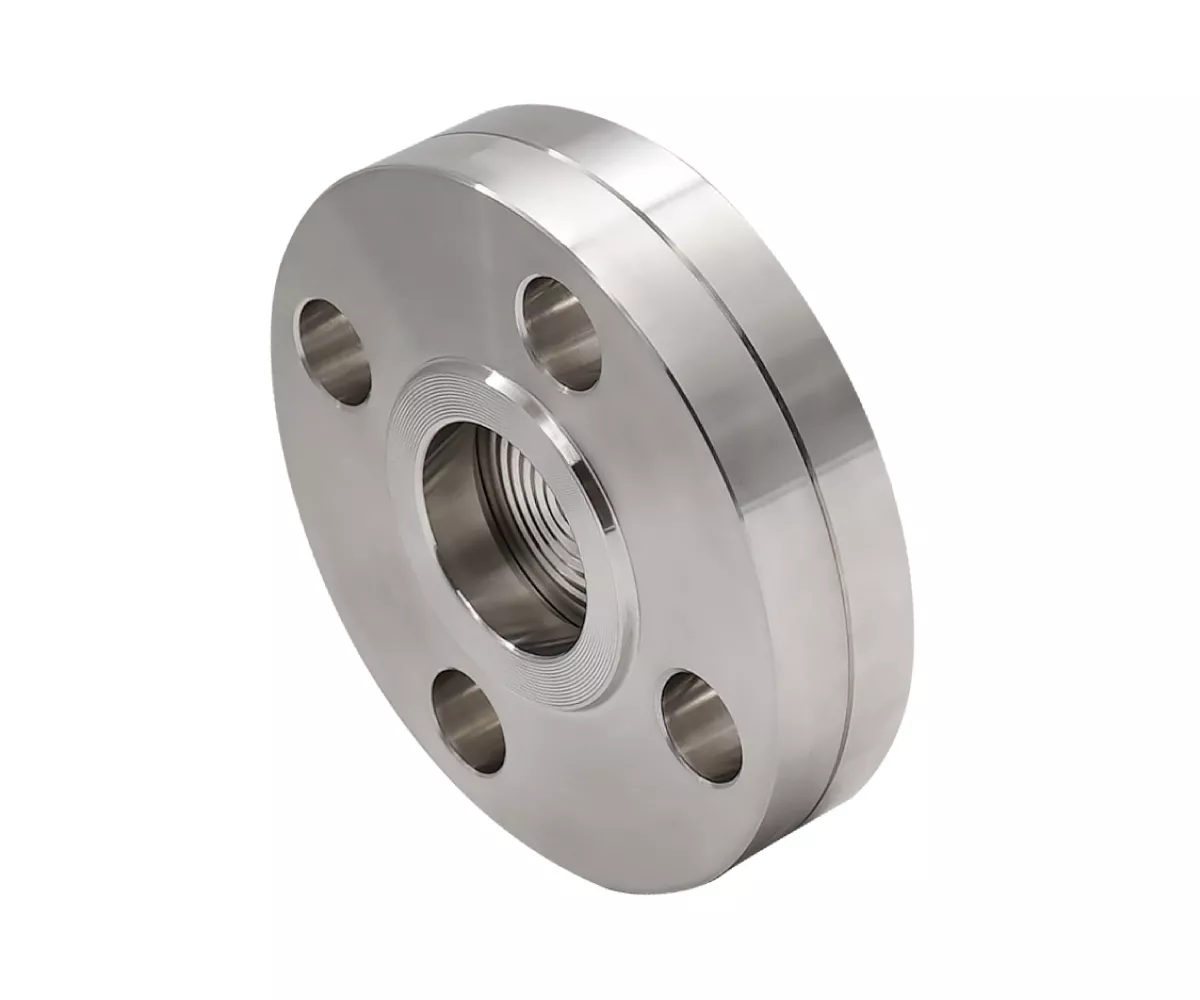

Sambungan flanged dengan diafragma dwi
Model: DIF-S
Penerangan ：
- Julat tekanan yang lebih rendah dapat diukur untuk memenuhi keperluan dan ketepatan sambungan saluran paip
- Alternatif Apabila Meterai Diafragma Flange - Jenis seksyen "I" tidak boleh digunakan kerana kekurangan ruang
- Berkenaan untuk persekitaran kerja yang ketat termasuk biogas, minyak, fracking gas dan biodiesel, dll
- Jaminan Perkhidmatan After-Sales / Waranti Berkualiti / Tinggi / Tinggi Tinggi
- Imej itu adalah untuk rujukan; Produk sebenar akan berdasarkan spesifikasi tersuai anda.
- Baca lebih lanjut: Sekiranya meterai diafragma diintegrasikan ke tolok tekanan anda?
Muat turun fail
Spesifikasi produk
※For detailed specifications or operating instructions, please refer to the“Download file” section above.
Swipe left / right for more info| Jenis Sambungan Proses | ANSI/ASME B16.5, JIS, DIN 2527 |
|---|---|
| Diameter nominal | 1/2", 3/4", 1", 1 1/4" |
| Sambungan instrumen | 1/4, 3/8, 1/2 Pt, g, npt, m |
| Julat skala | Pressure gauge: 1/2", 3/4": 0 ... 4 bar to 0 ... 40 bar 1", 1 1/4": -1 ... 3 bar, 0 … 2.5 bar to 0 ... 40 bar Transmitter: 1/2", 3/4": 0 ... 0.4 bar to 0 ... 40 bar 1", 1 1/4": -1 ... 0.6 bar, 0 ... 2.5 bar to 0 ... 40 bar or all other equivalent vacuum or combined pressure and vacuum ranges |
| Bahan | Upper body: 304 SS, 316 SS, 316L SS, Dual phase steel, Hastelloy C276, Tantalum, Titanium, Monel 400, Nickel 200 Lower body: 304 SS, 316 SS, 316L SS, Dual phase steel, Hastelloy C276, Tantalum, Titanium, Monel 400, Nickel 200 Diaphragm: 316L SS, PTFE, Hastelloy C276, Titaniuｍ, Tantalum, Monel 400, Nickel 200, Silicone, Viton, 316L+PTFE Coating |
| Suhu sederhana | 0℃ ... 80℃, 81℃ ... 200℃, 201℃ ... 400℃ |
| Yang lain | Welded with instrument, flush port, coating (PTFE or PFA), lining (metal or PTFE), capillary, cooling element |
