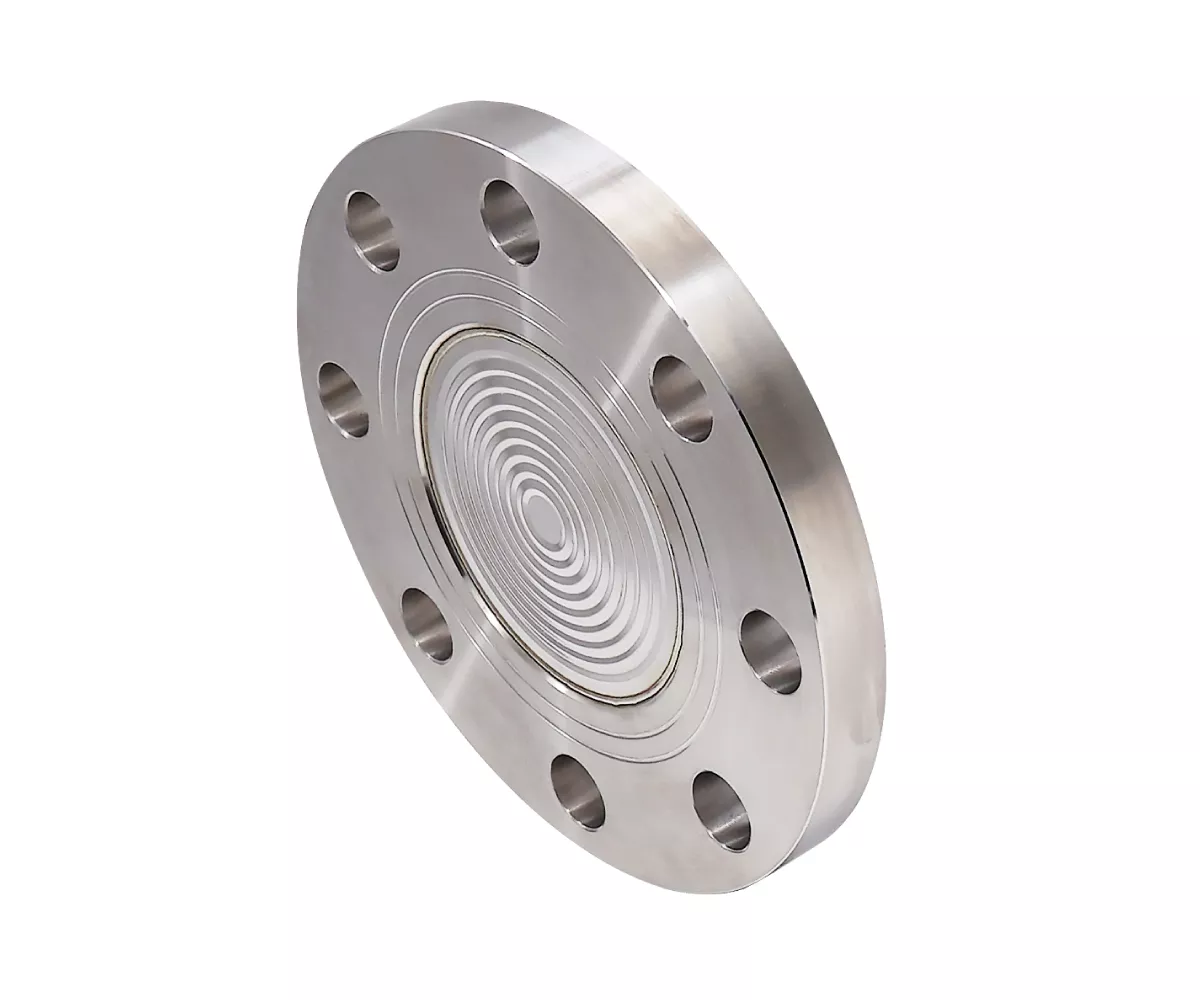

Sambungan flanged dengan diafragma siram
Model: DIF-F
Penerangan ：
- Bolt reka bentuk meterai satu keping terus untuk memproses bebibir
- Diafragma yang dipasang di dalamnya menghalang penyumbatan media proses
- Digunakan dalam aplikasi dengan media sukar seperti bangunan mesin dan automasi
- Jaminan Perkhidmatan After-Sales / Waranti Berkualiti / Tinggi / Tinggi Tinggi
- Imej itu adalah untuk rujukan; Produk sebenar akan berdasarkan spesifikasi tersuai anda.
- Baca lebih lanjut: Sekiranya meterai diafragma diintegrasikan ke tolok tekanan anda?
Muat turun fail
Spesifikasi produk
※For detailed specifications or operating instructions, please refer to the“Download file” section above.
Swipe left / right for more info| Jenis Sambungan Proses | ANSI/ASME B16.5, JIS, DIN 2527 |
|---|---|
| Diameter nominal | 1", 1 1/4", 1 1/2", 2", 3", 4" |
| Sambungan instrumen | 1/4, 3/8, 1/2 Pt, g, npt, m |
| Julat skala | Pressure gauge: 1" ... 1 1/2": 0 ... 10 bar to 0 ... 40 bar 2" ... 4": -1 ... 3 bar、0 ... 4 bar to 0 ... 40 bar 3", 4": -1 ... 1.5 bar、0 ... 0.6 bar to 0 ... 40 bar Transmitter: 1" ... 1 1/2": 0 ... 2.5 bar to 0 ... 40 bar 2" ... 4": -1 ... 0.6 bar、0 ... 0.25 bar to 0 ... 40 bar 3", 4": -1 ... 0.6 bar、0 ... 0.1 bar to 0 ... 40 bar or all other equivalent vacuum or combined pressure and vacuum ranges |
| Bahan | Body: 304 SS, 316 SS, 316L SS, Dual Phase Steel, Hastelloy C276, Tantalum, Titanium, Monel 400, Nickel 200 Diaphragm: 316L SS, Hastelloy C276, Tantalum, Titanium, Monel 400, Nickel 200 |
| Suhu sederhana | 0℃ ... 80℃, 81℃ ... 200℃, 201℃ ... 400℃ |
| Yang lain | Welded with instrument, coating (PTFE or PFA), capillary, cooling element |
