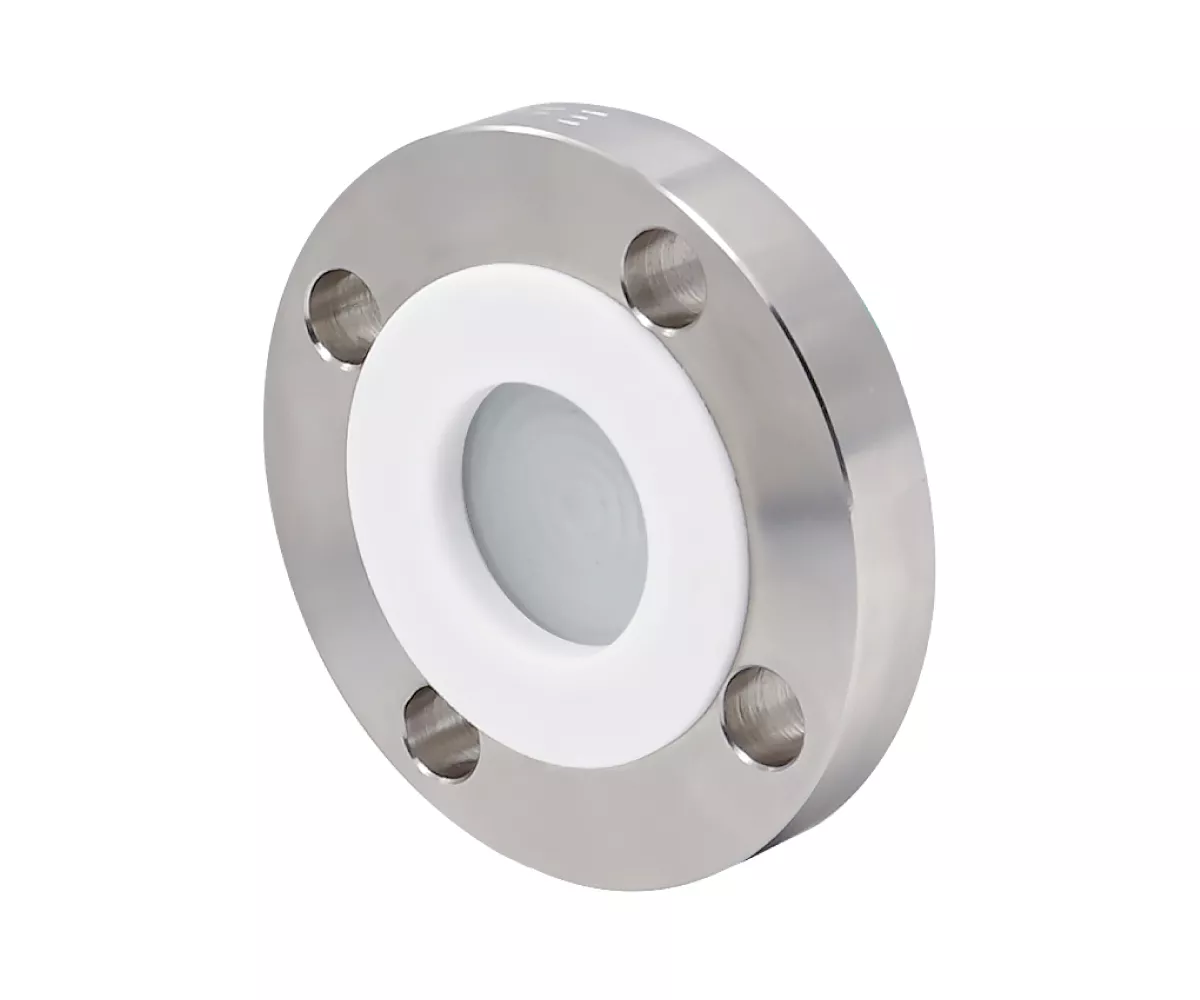

Sambungan flanged dengan diafragma kacau
Model: DIF-DSR
Penerangan ：
- Digunakan untuk persekitaran kerja yang tegar dan cecair yang menghakis seperti suhu tinggi, kumbahan, tekanan proses yang tinggi, dan penghabluran
- Pelbagai jenis dan bahan untuk badan meterai diafragma yang sesuai dengan apa -apa jenis tolok atas permintaan
- Pelabuhan Flush menyediakan pembersihan/pembersihan mudah kerana proses media yang terdedah kepada penyumbatan
- Penggantian keserasian yang sangat tinggi untuk Wika 990.12
- Jaminan Perkhidmatan After-Sales / Waranti Berkualiti / Tinggi / Tinggi Tinggi
- Imej itu adalah untuk rujukan; Produk sebenar akan berdasarkan spesifikasi tersuai anda.
- Baca lebih lanjut: Sekiranya meterai diafragma diintegrasikan ke tolok tekanan anda?
Muat turun fail
Spesifikasi produk
※For detailed specifications or operating instructions, please refer to the“Download file” section above.
Swipe left / right for more info| Jenis Sambungan Proses | ANSI/ASME B16.5, JIS, DIN 2527 |
|---|---|
| Diameter nominal | 1/2", 3/4", 1", 1 1/4", 1 1/2" |
| Sambungan instrumen | 1/4, 3/8, 1/2 Pt, g, npt, m |
| Scale ranges - metal diaphragm | Pressure gauge: 1/2"、3/4": 0 ... 4 bar to 0 ... 40 bar 1"、1 1/4": -1 ... 5 bar, 0 ... 4 bar 0 ... 40 bar 1 1/2": -1 ... 3 bar, 0 ... 2.5 bar to 0 ... 40 bar Transmitter: 1/2"、3/4": 0 ... 0.6 bar to 0 ... 40 bar 1"、1 1/4": -1 ... 1.5 bar, 0 ... 0.4 bar to 0 ... 40 bar 1 1/2": -1 ... 0.6 bar, 0 ... 0.25 bar to 0 ... 40 bar |
| Scale ranges - PTFE diaphragm | Pressure gauge: 1/2", 3/4": 0 ... 2.5 bar to 0 ... 40 bar 1"、1 1/4": -1 ... 3 bar, 0 ... 1.6 bar to 0 ... 40 bar 1 1/2": -1 ... 1.5 bar, 0 ... 0.6 bar to 0 ... 40 bar Transmitter: 1/2"、3/4": 0 ... 0.4 bar to 0 ... 40 bar 1"、1 1/4": -1 ... 0.6 bar, 0 ... 0.25 bar to 0 ... 40 bar 1 1/2": -1 ... 0.6 bar, 0 ... 0.1 bar to 0 ... 40 bar or all other equivalent vacuum or combined pressure and vacuum ranges |
| Bahan | Body: 304 SS, 316 SS, 316L SS, dual phase steel, Hastelloy C276, Tantalum, Titanium, Monel 400, Nickel 200 Diaphragm: 316L SS, Hastelloy C276, Tantalum, Titanium, Monel 400, Nickel 200, Silicone, Viton, PTFE, 316L+PTFE Coating |
| Suhu sederhana | 0℃ ... 80℃, 81℃ ... 200℃, 201℃ ... 400℃ |
| Yang lain | Welded with instrument, flush port, coating (PTFE, PFA), lining (metal or PTFE), capillary with handling tube, cooling element |
Paparan produk
Imej produk sebenar
Pemancar tekanan dengan meterai diafragma
Pemancar tekanan dengan meterai diafragma, sambungan bebibir
